壓力計截止閥J29W |
 |
| 產品型號：J29W |
| 產品口徑：DN6 |
| 產品壓力：32.0mpa |
| 連接方式：螺紋 |
| 閥體材質：不銹鋼304.316 |
| 聯系 Q Q：2487747836 |
| 聯系傳真：021-51079323 |
| 聯系電話：021-51078382 |
| 公司Email：jmvalves@126.com |
| 公司名稱：上海吉邁閥門制造有限公司 |
| 公司賬號：03403300040016116 |
| 開戶銀行：中國農業銀行上海都市路分理處 |
| 服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。
產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修） |
| |
|
|
上海吉邁閥門制造有限公司主要生產≦壓力計截止閥J29W≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
壓力計截止閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘板閥,旋塞閥,球閥,碟形閥,針型閥等等. 針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,由此得名. 針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接
一.壓力計截止閥J29W主要零部件材料:
|
零件名稱
Part name
|
閥體
BODY
|
閥桿
Stem
|
閥底座
Base
|
填料
PACKING
|
填料閥蓋
Packing bonnet
|
手輪
Hand wheel
|
|
J29H-320-DN3
|
碳鋼
Carbon steel
|
鉻不銹鋼
Cr,Stainless steel
|
聚四氟乙稀、柔性石墨
PTEF,Soft graphite
|
碳鋼
Carbon steel
|
優質碳鋼
High grade carbon steel
|
|
J29H-320P-DN6
|
鉻鎳不銹鋼
Cr,Ni Stainless steel
|
鉻不銹鋼
Cr,Stainless steel
|
鉻鎳不銹鋼
Cr,Ni Stainless steel
|
|
不銹鋼Stainless steel
|
|
二. 壓力計截止閥J29W主要性能與規范:
|
型號
Type
|
公稱壓力
(MPa)Nominal Pressure
|
試驗壓力
PS(MPa)Test pressure
|
工作壓力
(MPa) Working Pressure
|
工作溫度
(℃)Working Temperature
|
適用介質
Suitable
|
|
殼體
(MPa)Shell
|
密封
(液)Seal
|
密封
(氣)Seal
|
|
J29H-320
|
32
|
48
|
35.2
|
0.6
|
32
|
P≤540℃
|
液化石油氣水、酸、蒸汽、油品等
|
|
J29H-320P
|
32
|
48
|
35.2
|
0.6
|
32
|
C≤425℃
|
Petroleum gas Water,Asic,Steam, Oil etc.
|
三.壓力計截止閥J29W主要外形連接尺寸:
|
型號
|
公稱直徑DN(mm)
|
尺 寸 Dimensions
|
重量(Kg)
|
|
Type
|
Nominal diameter
|
L1
|
D1
|
D2
|
L2
|
H
|
H1
|
M1
|
M2
|
Weight
|
|
J29H-320
|
3
|
60
|
65
|
50
|
65
|
85
|
93
|
M14×1.5
|
M20×1.5
|
1
|
|
J29H-320P
|
6
|
60
|
65
|
50
|
65
|
85
|
93
|
M14×1.5
|
M20×1.5
|
1
|

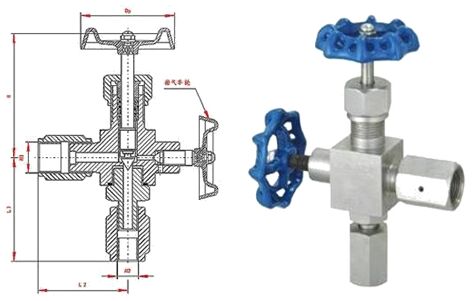

壓力計截止閥J29W結構圖紙：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
訂貨流程：
- 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
- 收到客戶采購清單，為客戶提供閥門型號選型及報價.（報價單）
- 具體商定：交貨期、特殊要求等事宜.
訂貨須知：
- 客戶如對產品有特殊要求，須在合同中提供以下說明：
- 連接方式
- 結構長度
- 公稱直徑、全通徑、縮徑、管道尺寸；
- 流體介質及溫度、壓力范圍，
- 試驗、檢驗標準及其他要求。
- 本廠根據客戶特定要求配置各類驅動裝置。
- 如由客戶提供確定閥門的類型和型號時，客戶應對正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同.
- 期貨、訂貨的客戶請先來電來函詳細告訴所需閥門型號、規格、數量以及交貨時間、地點、并先按總額的30%-50%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便我們及時安排發貨.
|
|
