產品型號：H44H~H44W
產品口徑：DN40-DN500
產品壓力：1.6mpa-10.0mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦H44H~H44W旋啟式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

H44H~H44W旋啟式止回閥產品概述：

碳鋼旋啟式止回閥產品概述：碳鋼旋啟式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

碳鋼旋啟式止回閥結構與特點：

1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用

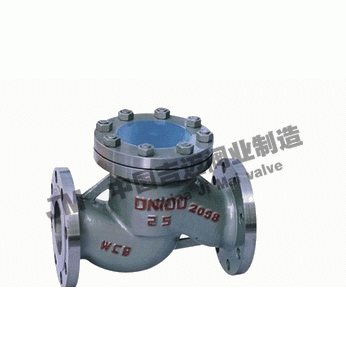

H44H碳鋼旋啟式止回閥H44H

產品名稱	H44H碳鋼旋啟式止回閥H44H
產品型號	H44H
公稱通徑	DN15-DN350mm
壓力范圍	1.6-2.5MPa
閥體材質	鑄鋼、WCB、碳鋼

H44H-16C碳鋼旋啟式止回閥連接尺寸表：

型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸(mm)								重量（Kg）
型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-16C H44W-16P H44W-16R	1.6	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420

H44H-25C碳鋼旋啟式止回閥連接尺寸表：

型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸(mm)								重量（Kg）
型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-25C H44W-25P H44W-25R	2.5	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420

H44H~H44W旋啟式止回閥結構圖紙：
